Bloqueo de válvulas

Los estándares regulatorios clave para los bloqueos de la válvula incluyen:
1: Estándar de bloqueo/etiqueta de OSHA (LOTO) (1910.147): exige el control de fuentes de energía peligrosas durante el servicio del equipo, que requieren procedimientos escritos, capacitación adecuada e inspecciones regulares. Este estándar se aplica a todos los tipos de válvulas, asegurando que estén efectivamente aislados de las fuentes de energía potenciales.
2: ANSI/ISA-84.00.07: Se centra en la gestión de la seguridad de los procesos en los sistemas de automatización industrial, incluidas las pautas para los procedimientos de aislamiento y bloqueo de válvulas para evitar cambios inesperados en el proceso.
3: Estándares API: como API 622 y API 624, que proporcionan requisitos para el control y las pruebas de emisiones de válvulas, que a menudo implica el uso de bloqueos para garantizar que las válvulas permanezcan en un estado seguro durante las operaciones relacionadas. El cumplimiento de estos estándares no es solo un requisito legal, sino también esencial para mantener un alto nivel de seguridad e integridad operativa.

Siga estos pasos para un procedimiento de bloqueo de válvula efectivo:
1: Plan de avance: identifique el tipo de válvula (válvula de bola, válvula de compuerta, válvula de mariposa, etc.) y los peligros asociados. Determine el dispositivo de bloqueo apropiado en función del tamaño, el diseño y la presión de funcionamiento de la válvula.
2: Notificar al personal: Informe a todos los trabajadores relevantes sobre el próximo bloqueo, incluida la ubicación de la válvula, el trabajo a realizar y la duración esperada.
3: Aislar la válvula: cierre o abra la válvula según lo requiera la tarea de mantenimiento, asegurando que el proceso se cierre o redirige de forma segura.
4: Aplique el dispositivo de bloqueo: asegure la válvula en posición utilizando un dispositivo de bloqueo adecuado, como un bloqueo de válvula de bola, bloqueo de la válvula de compuerta o bloqueo de válvula universal. Asegúrese de que el bloqueo esté conectado correctamente y que el trabajador autorizado retenga la llave.
5: Verifique el bloqueo: verifique que la válvula no pueda operarse intentando moverla suavemente. Use las herramientas de monitoreo apropiadas, si es necesario, para confirmar que no hay cambio de flujo o presión.
6: Etiqueta la válvula: Adjunte una etiqueta de bloqueo con instrucciones claras, como "No opere" e incluya el nombre de la persona que aplicó el bloqueo y la fecha.
7: Libere el bloqueo: solo retire el dispositivo de bloqueo y la etiqueta después de completar el trabajo, se pasan todas las verificaciones de seguridad y se contabilizan todo el personal.

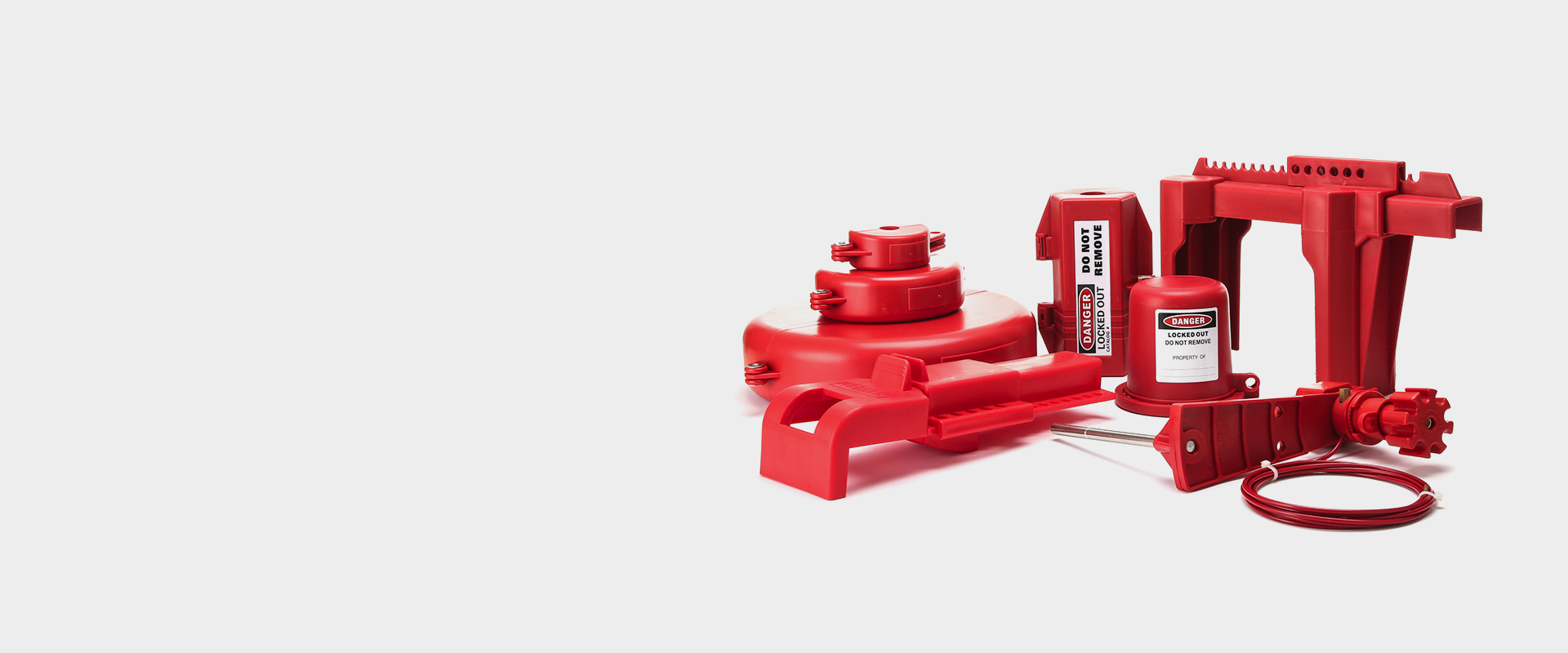

Hay una amplia gama de dispositivos de bloqueo de válvulas para adaptarse a diferentes tipos de válvulas:

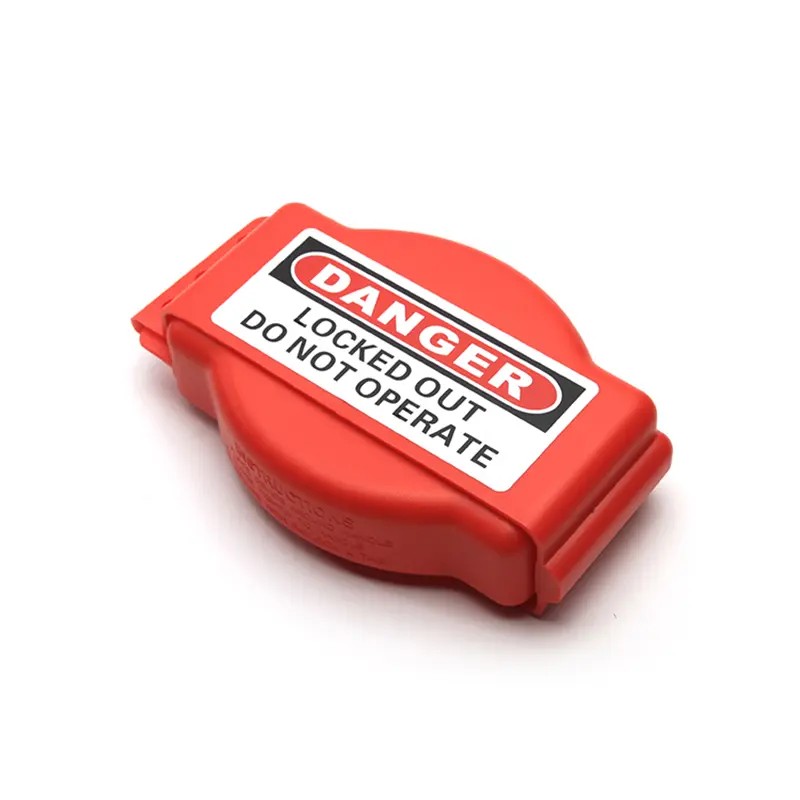

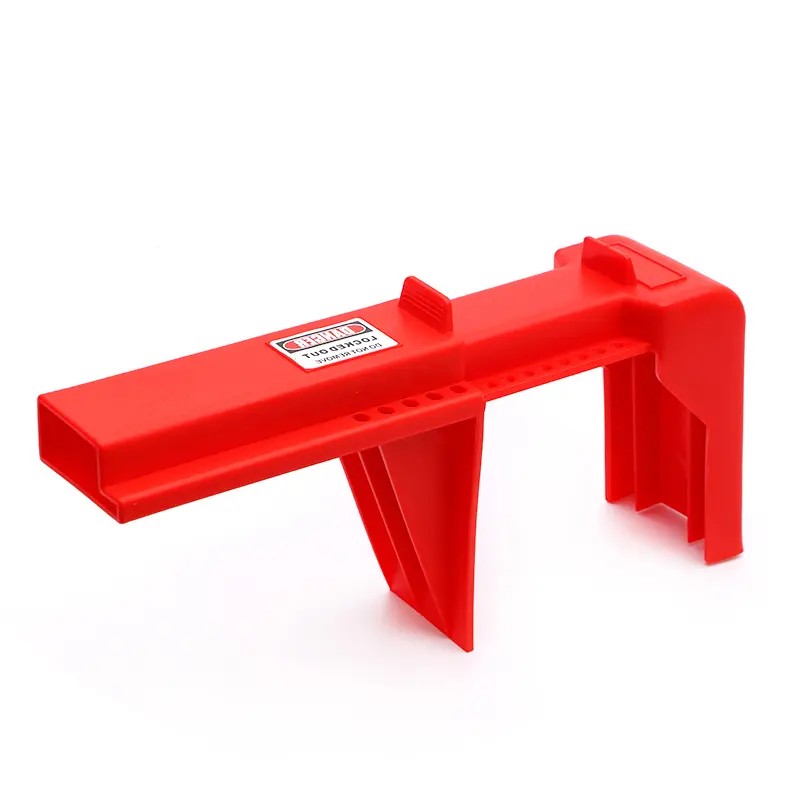

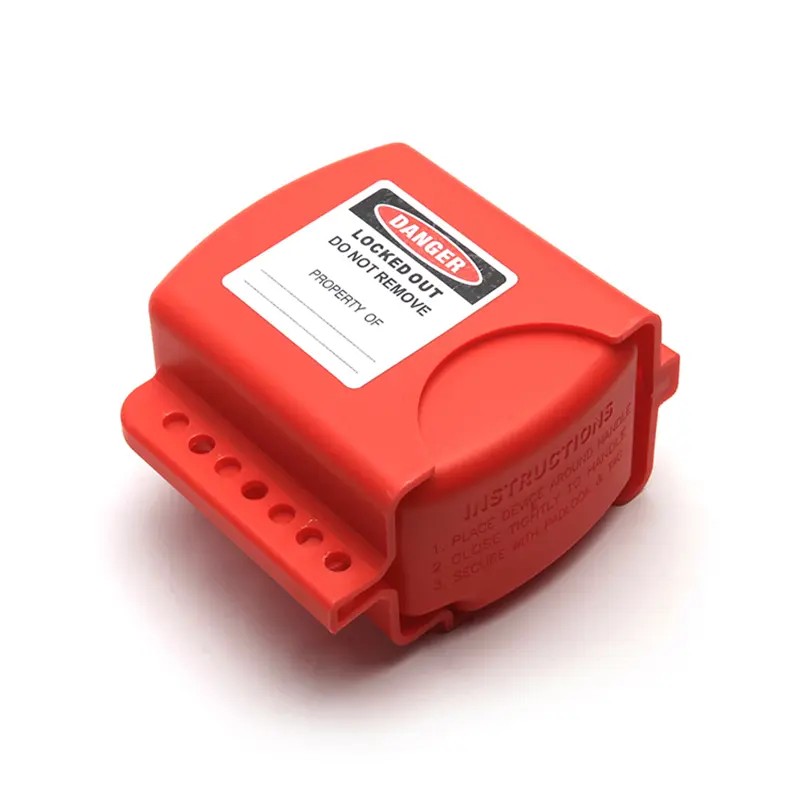

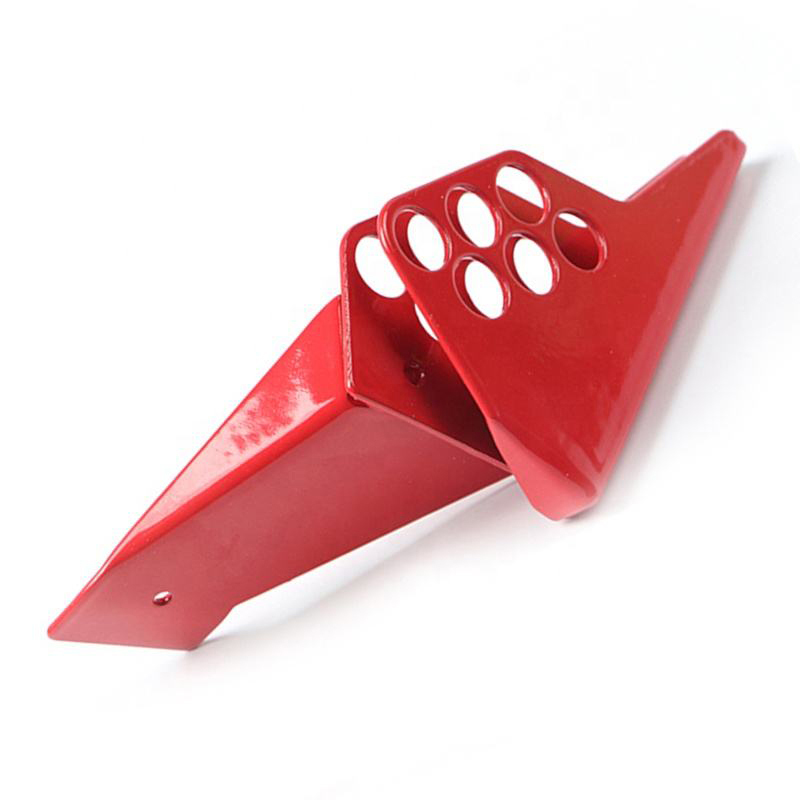

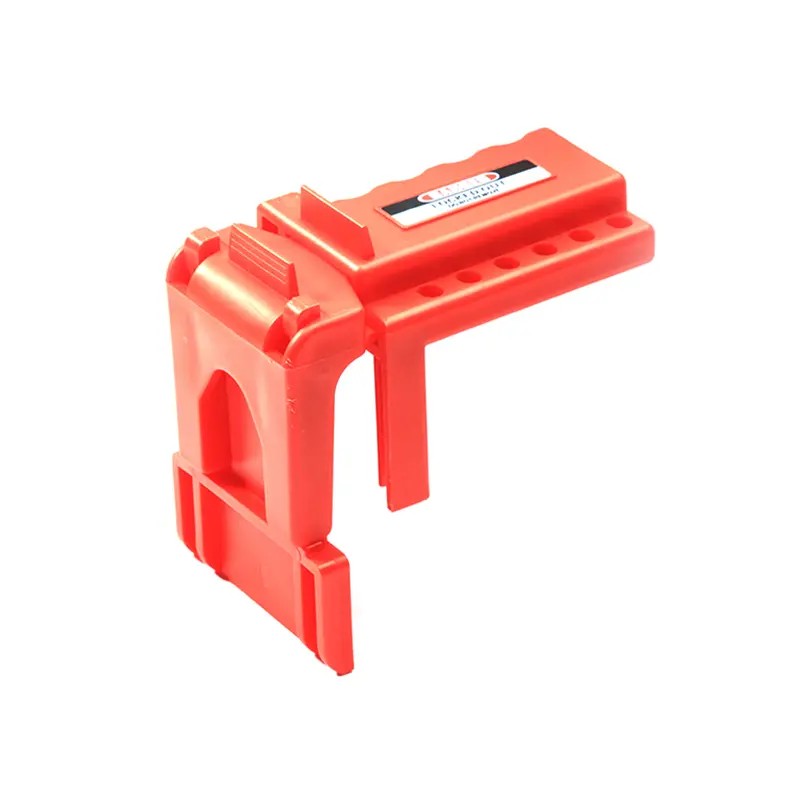

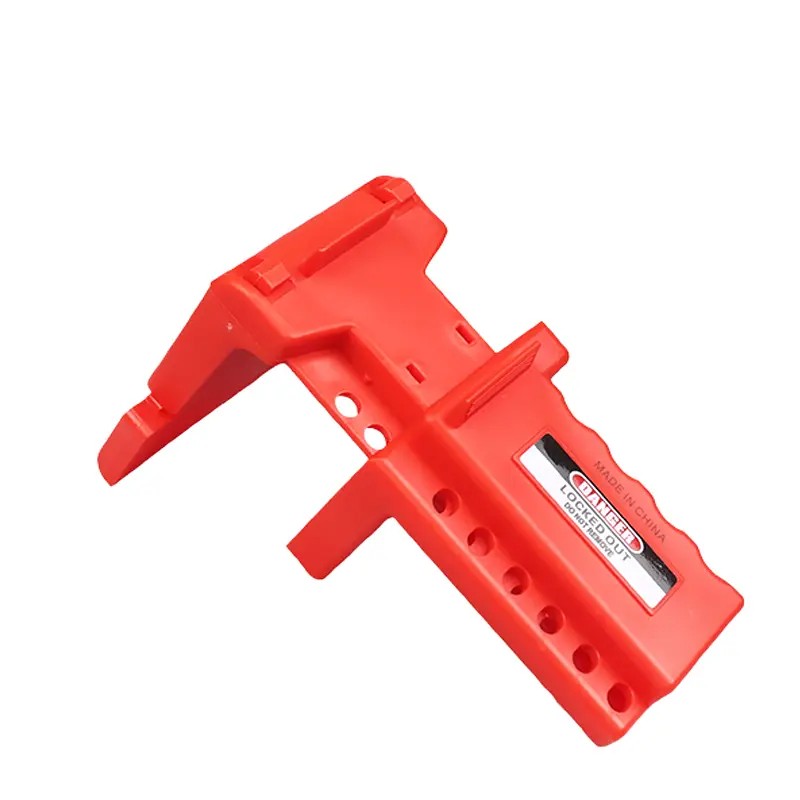

1: bloqueos de la válvula de bola: diseñados específicamente para válvulas de bola, estos bloqueos aseguran el mango en la posición abierta o cerrada, evitando la rotación accidental. Vienen en varios tamaños para adaptarse a diferentes diámetros de válvula.
2: bloqueos de la válvula de compuerta: ideal para válvulas de compuerta, estos dispositivos bloquean el vástago o la rueda de la válvula, asegurando que la válvula permanezca en el estado deseado. Algunos modelos son ajustables para acomodar diferentes tamaños de válvula.

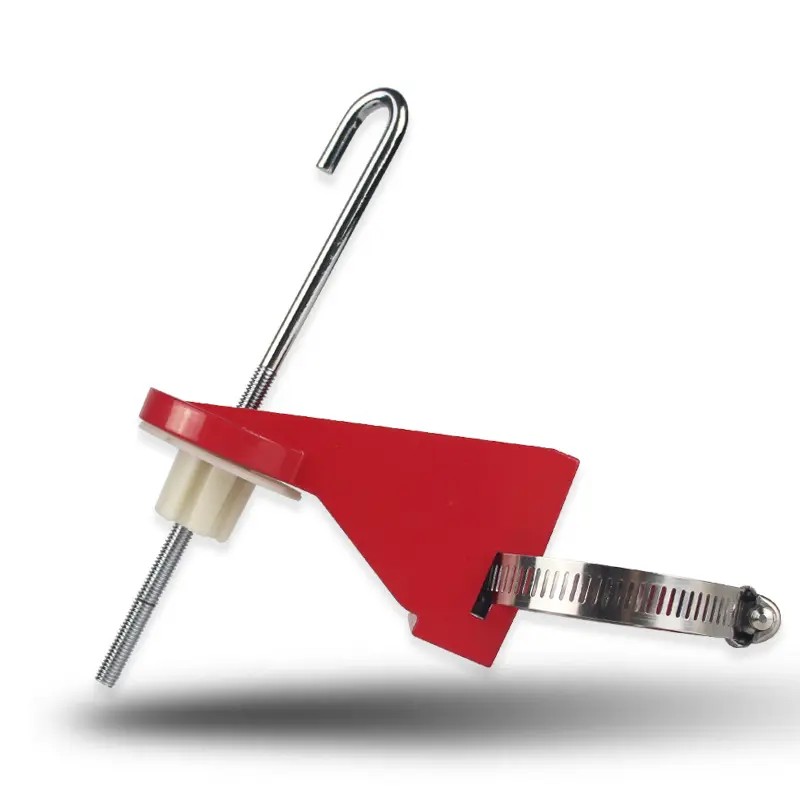

3: bloqueos de la válvula de mariposa: estos bloqueos se ajustan sobre el mango o el actuador de las válvulas de mariposa, inmovilizando la válvula para evitar la operación no autorizada.

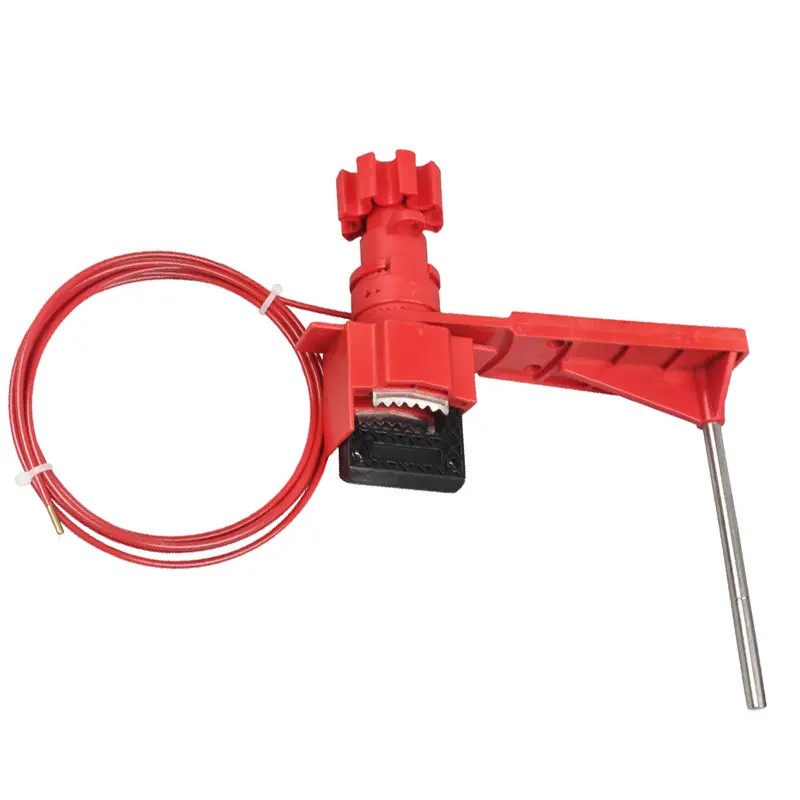

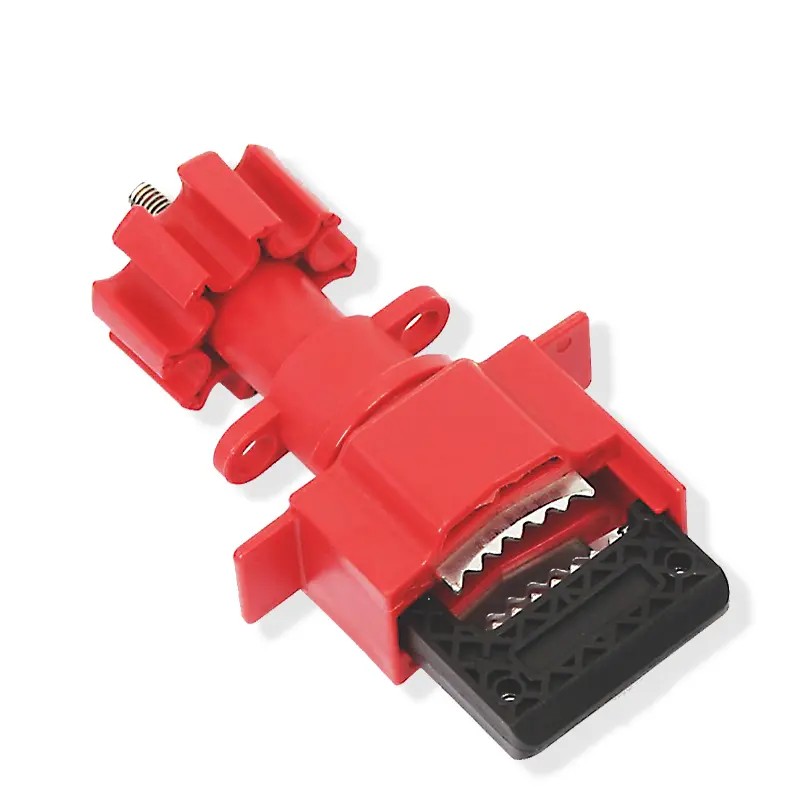

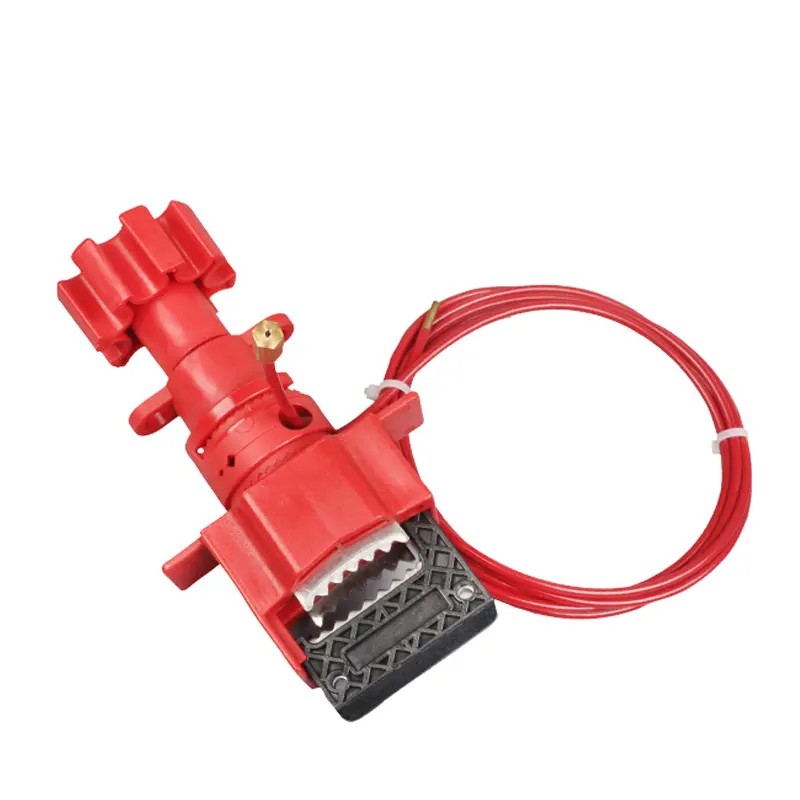

4: bloqueos de válvulas universales: dispositivos versátiles que se pueden usar en múltiples tipos de válvulas. Son ajustables y se pueden adaptar a diferentes tamaños y configuraciones de válvulas, lo que los convierte en una solución rentable para instalaciones con diversos sistemas de válvulas.
5: bloqueos de válvula de pellizco: diseñados para válvulas de pellizco, estos bloqueos sostienen la válvula en una posición cerrada, evitando cualquier flujo a través de la válvula.

La inspección y el mantenimiento regulares son cruciales para la fiabilidad de los dispositivos de bloqueo de la válvula:
1: Verificaciones diarias: Inspeccione visualmente los dispositivos de bloqueo antes de cada uso para cualquier signo de daño, como grietas, deformación o piezas sueltas. Verifique que el mecanismo de bloqueo funcione sin problemas.
2: Inspecciones mensuales: realizar una inspección más detallada, incluida la prueba de la resistencia del bloqueo y la integridad de los materiales. Reemplace cualquier componente que muestre signos de desgaste o corrosión.
3: Mantenimiento anual: tenga un control de mantenimiento integral realizado por un técnico calificado. Esto puede implicar desmontar el dispositivo de bloqueo para la limpieza, la lubricación y la calibración, si es necesario. Mantenga registros detallados de todas las inspecciones y actividades de mantenimiento para garantizar el cumplimiento y la trazabilidad.

Si bien ambos forman parte del proceso de LOTO, existen diferencias significativas:
1: bloqueo de la válvula: implica asegurar físicamente la válvula con un bloqueo mecánico para evitar el funcionamiento. Solo la persona que aplicó la cerradura puede eliminarla, proporcionando un alto nivel de seguridad.
2: etiqueta de válvula: usa etiquetas de advertencia, como "no abrir" o "no cierre", para indicar que la válvula no debe operarse. El etiqueta se usa cuando un dispositivo de bloqueo no está disponible o no es técnicamente factible. Sin embargo, las etiquetas solo dependen del cumplimiento humano y son menos seguras que las cerraduras físicas. OSHA requiere que se use el bloqueo siempre que sea posible, ya que ofrece un medio más positivo para prevenir la operación de la válvula accidental.

Para prepararse para las auditorías:
1: Documentación: Mantenga los procedimientos escritos detallados para el bloqueo de la válvula para cada tipo de válvula en su instalación. Incluya diagramas, instrucciones paso a paso y una lista de dispositivos de bloqueo aprobados.
2: Registros de capacitación: Mantenga registros de capacitación de empleados sobre los procedimientos de bloqueo de la válvula, incluida la capacitación inicial y los cursos regulares de actualización. La capacitación debe cubrir el uso adecuado de dispositivos de bloqueo, identificación de riesgos y procedimientos de emergencia.
3: Registros de inspección: mantenga un registro de todas las inspecciones de dispositivos de bloqueo y actividades de mantenimiento. Esto ayuda a demostrar que sus dispositivos están en buenas condiciones de trabajo y se controlan regularmente.
4: Gestión del inventario: mantenga un inventario actualizado de todos los dispositivos de bloqueo de válvulas, observando su ubicación, condición y última fecha de inspección. Esto asegura que tenga los dispositivos correctos disponibles cuando sea necesario.
5: Auditorías simuladas: realice auditorías internas regulares para identificar cualquier área de incumplimiento y abordarlas ante una auditoría oficial. Esto ayuda a mejorar su programa de seguridad general y aumenta la probabilidad de aprobar auditorías con éxito.

Al elegir un proveedor, busque lo siguiente:
1: Certificaciones: asegúrese de que los productos del proveedor cumplan o excedan los estándares de la industria, como los requisitos de OSHA, ANSI y API. Las certificaciones brindan garantía de la calidad y seguridad del producto.
2: Rango de productos: elija un proveedor que ofrezca una amplia variedad de dispositivos de bloqueo de válvulas para adaptarse a diferentes tipos y tamaños de válvulas. Esto asegura que pueda encontrar el dispositivo adecuado para sus necesidades específicas.
3: Calidad y durabilidad: busque dispositivos de bloqueo hechos de materiales de alta calidad, como acero inoxidable o plástico de servicio pesado, que pueden resistir entornos industriales duros.
4: Opciones de personalización: algunos proveedores ofrecen soluciones de bloqueo personalizadas para configuraciones de válvulas únicas o requisitos de seguridad específicos. Esto puede ser beneficioso para las instalaciones con equipos especializados.
5: Soporte y capacitación técnica: un buen proveedor debe proporcionar soporte técnico y recursos de capacitación para ayudarlo a implementar y mantener un programa de bloqueo de válvulas efectivo. Esto puede incluir guías de instalación, videos de capacitación y soporte en el sitio.

¿Se pueden usar bloqueos de válvulas para paradas de emergencia?
Los bloqueos de la válvula están diseñados principalmente para actividades de mantenimiento y reparación planificadas. Si bien pueden ayudar a prevenir la operación accidental de la válvula durante estas tareas, no están destinados a los cierres de emergencia. Las válvulas de apagado de emergencia (ESDV) están diseñadas específicamente para aislar rápidamente un proceso en caso de emergencia, como incendio, fuga o falla del equipo. Estas válvulas son operadas por sistemas de emergencia dedicados, como controles remotos o sensores de presión. Sin embargo, después de un cierre de emergencia, los bloqueos de válvulas se pueden usar para asegurar las válvulas en su posición cerrada durante los trabajos de mantenimiento y reparación posteriores para garantizar una seguridad continua.

El incumplimiento de los bloqueos de la válvula puede tener consecuencias graves:
1: Riesgos de seguridad: los trabajadores pueden estar expuestos a sustancias peligrosas, fluidos de alta presión o gases, lo que provoca lesiones, enfermedades o incluso muertes.
2: Daño ambiental: la operación de la válvula no controlada puede provocar derrames, fugas o emisiones, causando contaminación y daño al medio ambiente.
3: Sanciones legales: el incumplimiento de las regulaciones de seguridad como OSHA puede dar como resultado multas significativas, citas y responsabilidad legal para la instalación y su gestión.
4: Interrupciones operativas: la operación accidental de la válvula puede conducir a los alertos de procesos, el daño del equipo y el tiempo de inactividad de la producción, lo que resulta en pérdidas financieras y plazos perdidos. La implementación de un programa de bloqueo de válvulas adecuado es esencial para proteger a los trabajadores, el medio ambiente y el resultado final de su negocio.
